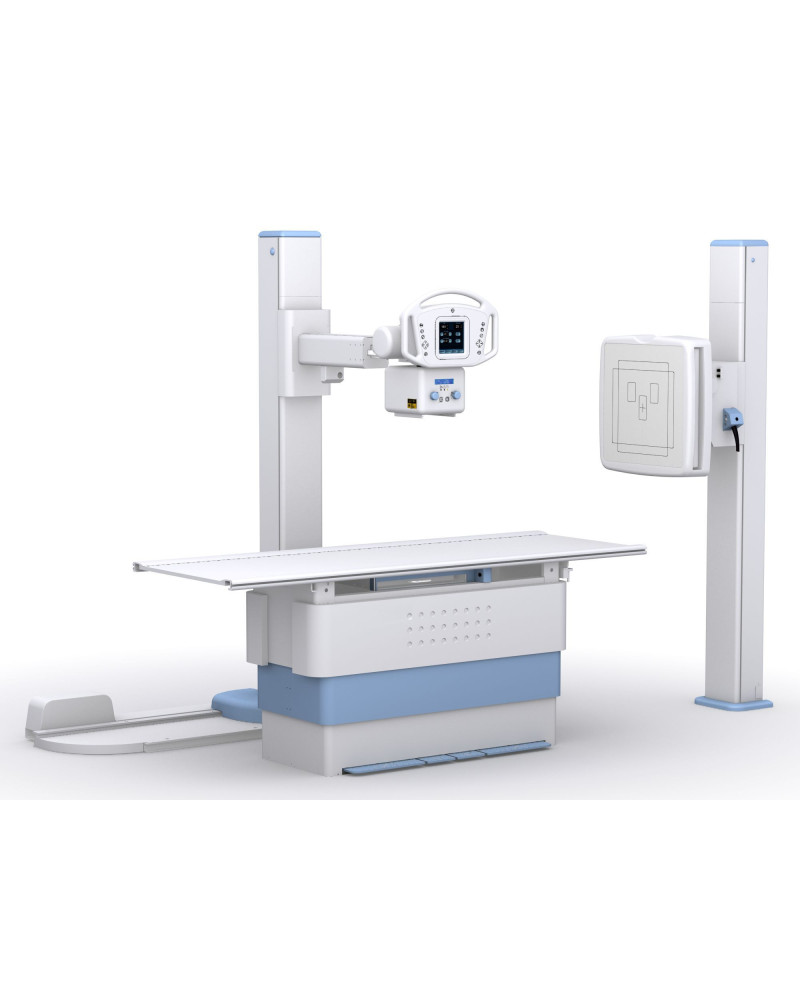

Composantes de la Salle de Radiographie.

1 Table à panneau flottant type CAMARGUE comprenant :

1 Table Bucky type ‘’CAMARGUE’’ à panneau flottant avec :

• Potter Bucky pour cassettes 13 x 18 à 36 x 43 cm
• Grille oscillante 40 l/cm ; R 10 :1 ; F 100 cm
• Freins électromagnétiques
• Mouvement longitudinal du panneau : +/- 41 cm
• Mouvement latéral du panneau : +/12 cm
• Dimensions du panneau porte-patient : 220 x 75 cm

1 Colonne porte-tube sur rails

• Mouvement longitudinal du tube RX : 198 cm
• Mouvement vertical du tube RX : 143 cm
• Mouvement transversal du tube RX : 18 cm
• Rotation du tube autour de l’axe vertical : +/-180°
• Rotation du tube autour de l’axe horizontal : +/-110°
• Freins électromagnétiques
• Collimateur manuel avec centreur lumineux

1 Générateur haute fréquence type MAGNUM 50 C (1D) contrôlé par microprocesseur avec:

• Puissance : 50 kW
• Fréquence : jusqu'à 400 kHz
• Réglage kV : 40 - 150 kV
• Réglage mA : 10 – 630 Ma
• Gamme des mAs : 0,1 à 630 mAs
• Temps d’exposition 1 ms à 6,3 sec.

Protections : limitation automatique de puissance, compensation secteur automatique, sécurité réseau Affichage numérique.

Autotest automatique.

1200 programmes anatomiques.

Une poire de graphie

1 tube radiogène à anode tournante ; 3000 tr/mn - Foyers 0,6 – 1,2 mm ; 150 kV ; 20/50 kW ; 300 KHU (32/78 kW - 9000 rpm)

1 Paire de câbles HT (12 m)

1 Potter Vertical type VBS 24 comprenant :

• Mouvement totalement équilibré du potter bucky avec frein d’urgence mécanique
• Potter bucky pour cassettes de 13 x 18 cm à 36 x 43 cm avec insertion des cassettes droite/gauche
• Auto-centrage des cassettes
• Course verticale : 136 cm
• Grille oscillante : R 10 : 1 ; 40l/cm ; F 150 cm

Capteur portable Pixium® 3543 EZ

• Technologie Silicium Amorphe
• Scintillateur à Iodure de Césium
• Surface sensible aux RX (Taille capteur) : 35 x 43 cm (13.5” x 17”)
• Taille du pixel : 148 μm
• Conversion numérique des données 16 bits
• Excellente DQE (66%)
• Connection sans fil (WIFI)
• Câble back-up inclus
• Poids : 2,8 kg

1 Station de travail pour traitement d’image type Da Vinci VIEWSystème d’exploitation : Windows ®

• Acquisition par protocole, paramètres du générateur pré-définis sont utilisés selon la partie anatomique
• Post-traitement avancé de l’image selon la partie anatomique
• Mémoire RAM : 4 GB
• Stockage des images sur Disque Dur 300 GB
• Outils performants pour le traitement d’image
• Traitement des images :

o Luminosité/Contraste automatique

o Ajustement Contraste/Luminosité/Polarité

o Inversion H/V

o Rotation de l’image

o Zoom électronique variable

o Région d’Intérêt o Volets numériques

o Outils de mesures et d’annotation

o Affichage multi-image

o Indice d’exposition

o Fonction auto-cropping

• Moniteur TV écran plat MX191* : 48 cm (19’’) (1280 x 1024) *D'autres modèles sur demande
• Base de données patient avec multi-gestion intégrée - DICOM 3.0 support de sauvegarde (CD-R : DVD-R)- DICOM 3.0 Store SCU - DICOM 3.0 Print SCU- Générateur/Statif DR et système numérique sont commandés à partir d’une seule console

Amélioration de la qualité d’image avec filtre GOPTM XRII (rehaussement des contours/contraste, réduction de bruit) pour une netteté d’image optimale des tissus mous et de la structure osseuse –avec traitement personnalisé par organe – 16 bit.
