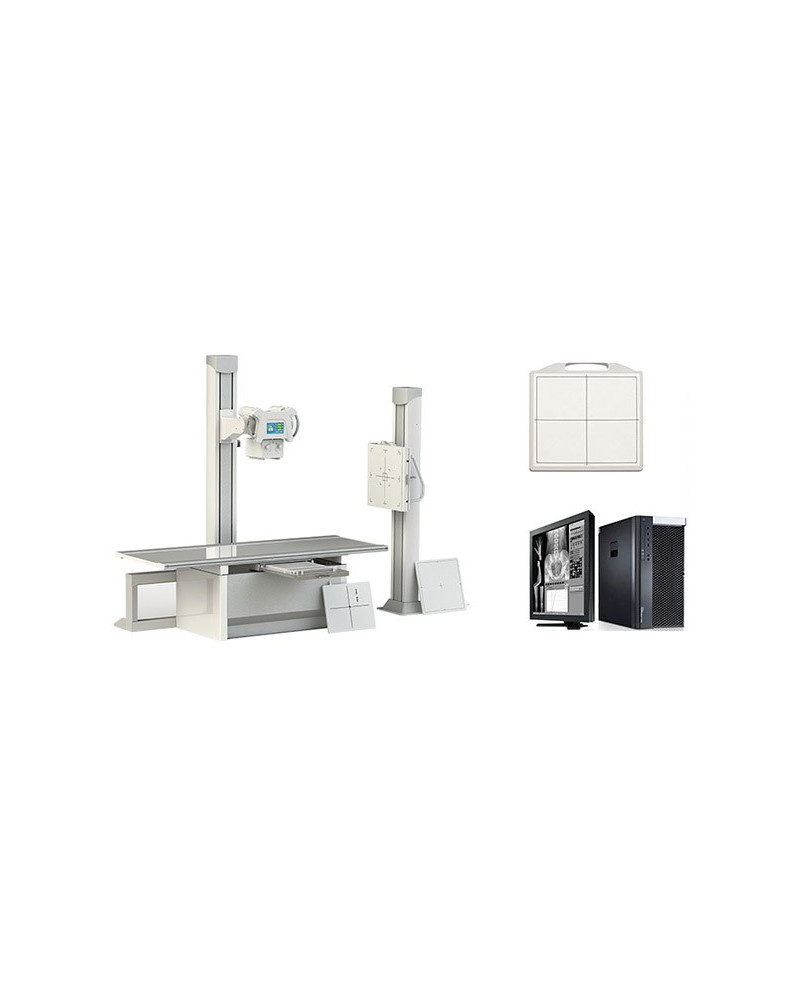

Salle complète de radiographie numérisé OS/POUMONS, Modèle YSX500D

1 générateur haute fréquence

• Fonctions : radiographie numérique à rayons X, radiographie à filtre à rayons X, radiographie sur support buck, ARP et AEC.
• Puissance électrique nominale : 50 kW
• Tension du tube : 40kV~150kV
• Courant du tube : 10 mA ~ 630 mA
• Temps : 2ms~10s 1,6 mA : 0,1 mA ~ 630 mA
• Fréquence de travail : ≥400kHz
• Panneau de commande : écran tactile LCD

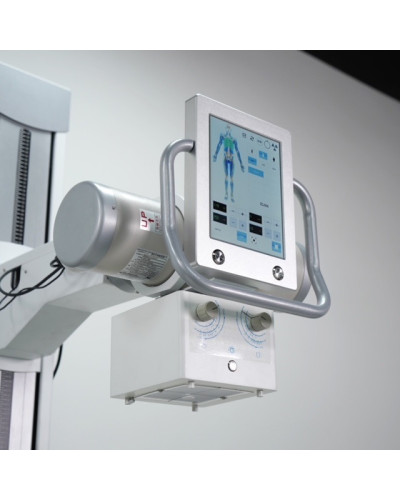

2 tubes à rayons X

• Max. Tension des tubes : 150 kV 2.2 Mise au point : Petite mise au point : 0,6 mm ; Grande mise au point : 1,2 mm
• Puissance d'entrée de l'anode : petite mise au point 19 kW, grande mise au point 50 kW
• Angle cible : 12° 2,5 tr/min d'anode : 2800 tr/min
• Capacité calorifique : 150kHU

3 Détecteur à écran plat

GOS & Csl

Taille : 35 × 43 cm (14 × 17 pouces)

3,3 pixels : 140 μm Matrice 3,4 pixels : 2560 x 3072 Conversion A/N 3.5 : 16 bits

4 Table de radiographie

-  Taille : 2100 mm × 825 mm × 655 mm (LxlxH)

-  Gamme mobile horizontale : ≥250mm ;

-  Plage de déplacement longitudinal : ≥825 mm ;

-  Verrouillage de table : Verrouillage électromagnétique, force de freinage≥100N, avec interrupteur à pédale, flexible et pratique.

-  Avec contrôle électrique ou manuel du mouvement mécanique, et il y a une fonction d'alignement de suivi automatique avec le tube à rayons X et le détecteur.

-  Taille de la grille : ≥15"×18" ; Distance de mise au point de la grille : f0 = 100 cm ; Rapport de la grille : r = 10 ：1 ; Densité de la grille : N = 103 lignes/pouce

-  Colonne tubulaire:

• Structure sécurisée et solide
• Rotation de la colonne : ≥±180°
• Plage de déplacement le long de la table : ≥1575 mm, peut être verrouillée à tout moment
• Tube se déplaçant vers le haut et vers le bas : 930 mm ± 10 mm, un être verrouillé à tout moment
• Rotation du tube : ≥±180° 4.7.6 Max. Distance de la mise au point du tube au film : ≥1200 mm。

5 Support Bucky

• Plage de déplacement haut et bas : ≥1200 mm ;
• Au max. Hauteur, la distance entre le sol et le centre de la boîte est ≥1500 mm ;
• Taille de la grille : 18 × 18 ＂Mise au point de la grille : f0 = 180 cm ; Rapport de la grille : r = 10 ：1 ; Densité de la grille : N = 103 lignes/pouce

6 Collimateur :

Flexible et pratique à utiliser, et n'importe quelle taille de champ de radiographie rectangulaire est disponible.

Liste de colisage (YSX500D)

1 générateur haute fréquence

1 panneau de commande

1 tube à rayons X 1 Collimateur

1 jeu de détecteur à écran plat avec logiciel 14 x 17

1 support Bucky

1 table de radiographie

1 poste de travail (ordinateur)

2 réseau 18'' x 18''

1 Câble Haute Tension : 75kV
