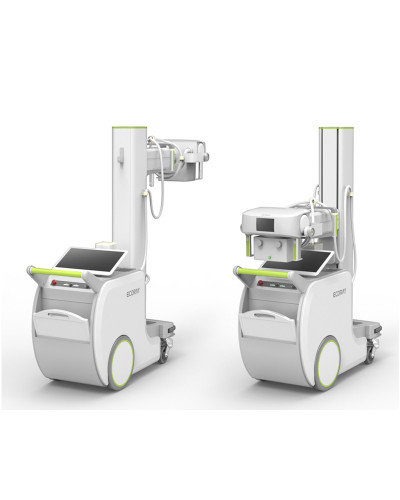

COMPOSITION DU SYSTEME:

‐ Générateur haute tension

‐ Tube radiogène

‐ Pupitre de commande

‐ Centreur/diaphragme.

‐ Chariot.

‐ Statif porte tube.

‐ Jeu de câbles HT.

SPECIFICATION:

1‐ GENERATEUR DE RAYON X

‐ Microprocesseur haute fréquence.

‐ Puissance : 30kW.

‐ Fréquence : 40 kHz.

‐ Gamme des KV : de 40 à 125 KV par pas de 1kV.

‐ Gamme des mA : de 50 à 300mA.

‐ Rectification de tension élevée

‐ Temps d'exposition : de 0,1 sec à 10,0 sec.

‐ 288 programmes anatomiques préréglés

‐ Indication des kV,mA,mAs,Temps

‐ Ecran LCD d’indication graphique

‐ Fonction d’auto‐diagnostique de : charge, support, code d’erreur.

-Source d’alimentation d’energie P.S.U (Power.Supply.Unit) incorporé : module de batterie pour l’utilisation de AC normal.

‐ Transformateur à haute tension rempli d'huile isolant .

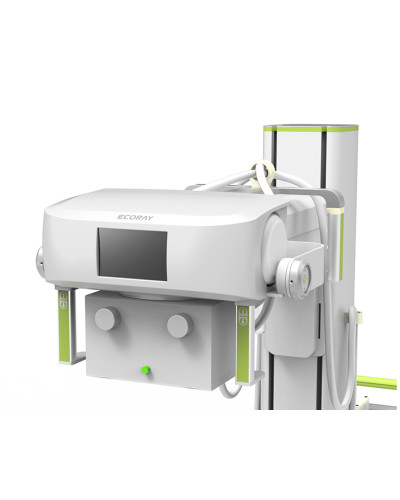

2‐ TUBE RADIOGENE :

‐ Rotation de l'anode avec : 140 KHU

‐ Nombre de foyers : 02.

‐ Dimension des foyers : 0,1mm et 2 mm.

‐ Pente d'anode : 16°.

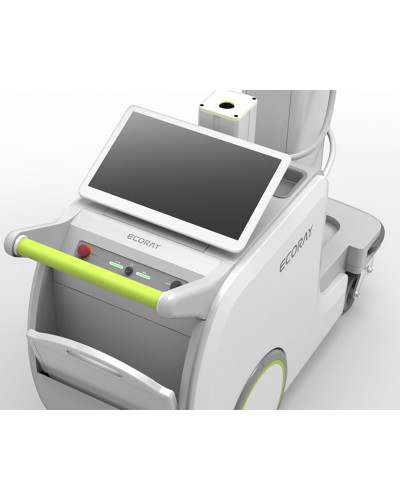

3‐ CONSOLE DE COMMANDE ET DE CONTRÔLE :

‐ Clavier à touches sensitives recouverts d'une membrane permettant un nettoyage facile.

‐ Affichage : KV, mA, mAs, APR ( programmeanatomique), temps d’exposition et messaged’erreurs sur un grand écran LCD.

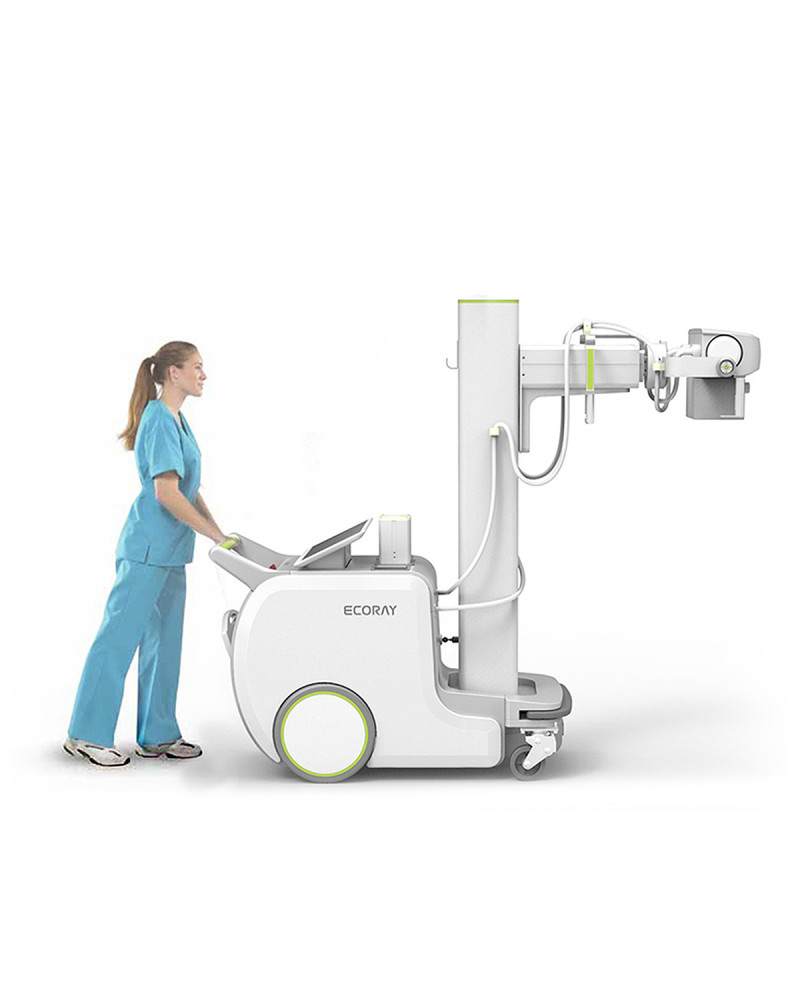

4‐ CHARIOT :

‐ 02 grandes roues à l'avant.

‐ 02 petites roues à l'arrière.

‐ Commande de frein au pied.

‐ Dimensions totale : Hauteur max1900mm.: Longueur 1248mm: Largeur 731mm

5‐ ALIMENTATION ELECTRIQUE :

‐ Tension : monophasée 100/115/127/220/240 VACplus ou moins 10%.

‐ Fréquence : 50 / 60 Hz.

‐ Mise à la terre : en conformité avec les normes etréglementations.

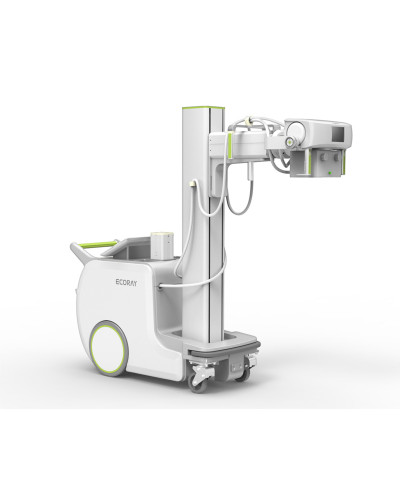

6‐ STATIF PORTE TUBE :

‐ Course verticale du tube : 120cm

‐ Verrouillage électromagnétique et manuel

‐ Course transversale du tube : 310mm manuelle.

‐ Rotation du tube : +180°/ ‐180°.

OPTIONS :

‐ Possibilité d’application du tube E7252X de caractéristiques

‐ Rotation de l’anode avec une Capacité calorifique de : 300KHU

‐ 02 foyers de dimension : 0,6 / 1,2 mm
