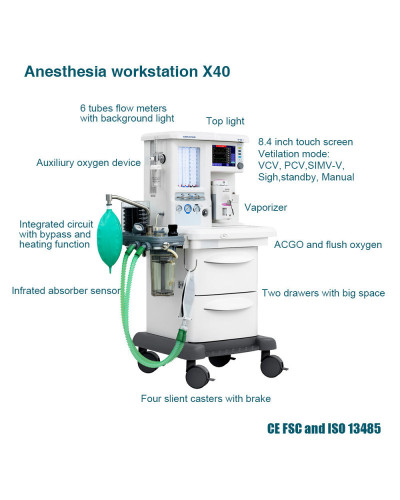

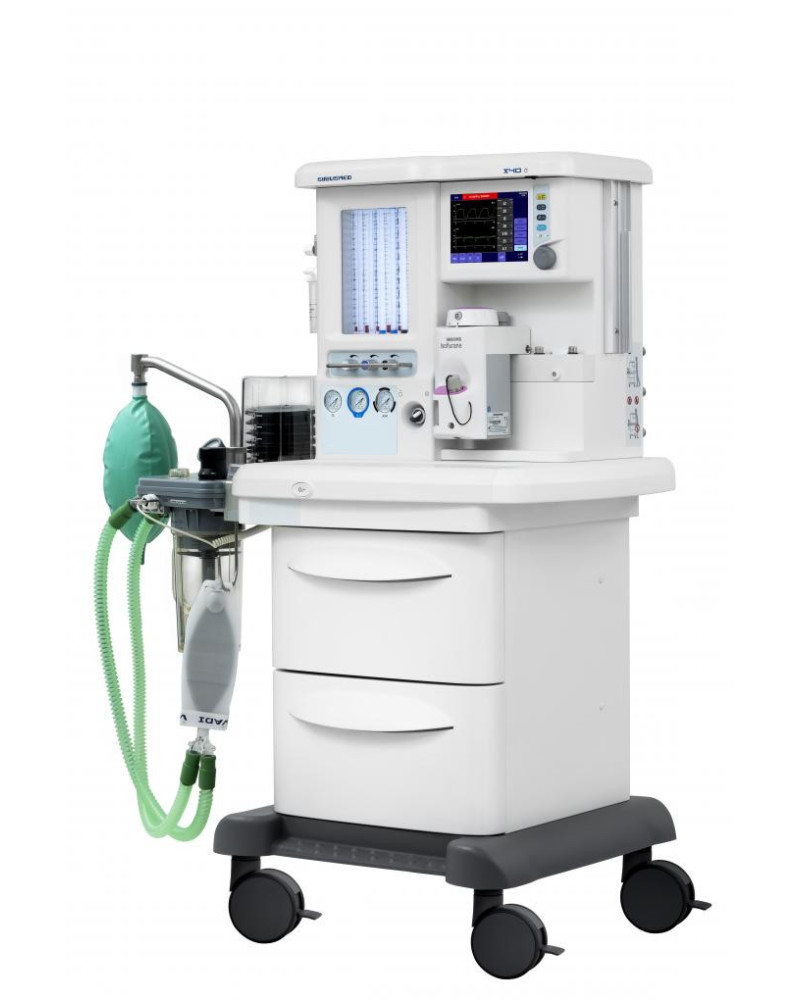

Appareil d'anesthésie modèle X40

L’Appareil d'anesthésie modèle X40 est un ensemble de composants connectés au patient pour permettre d’assurer : l’oxygénation, la ventilation et l’administration d’agents anesthésiques volatils...

A) Unité principale :

1)  Ventilateur à commande électrique à entraînement pneumatique :

     * Volume courant 10 ~ 1600mL

     * Mode de ventilation: VCV, PCV, SIMV-VC, manuel

     * Écran couleur LCD TFT 8,4 "avec écran tactile

     * Batterie intégrée

     * Vanne PEEP électronique intégrée

     * Paramètre et boucles de mécanique pulmonaire (P-V, V-F)

     * Module de surveillance O2

2) Alimentation en gaz: O2, N2O, Air

3) Débitmètre: débitmètre à 6 tubes

4) Système de garde hypoxique

5) O2 flush

6) Système d'absorbeur chauffé et autoclavable avec conception BYPASS

7) Support monté pour double vaporisateurs Selectatec®

B) Accessoires :

-          1x Circuit respiratoire jetable pour adulte;

-          1x Manuel d'utilisation ;

-          1x Gazoduc O2, 5 m;

-          1x Gazoduc N2O, 5 m;

-          1x Gazoduc AIR, 5 m;

-          1x Cordon d'alimentation secteur.

C) Fonctions optionnelles :

-          Mode de ventilation: SIMV-PCV, SPONT / PSV, modes de sauvegarde: VCV et PCV;

-          Système YOKE (1 * O2 & 1 * N2O);

-          ACGO;

-          Module de surveillance EtCO2 (sidestream);

-          Sortie d'oxygène auxiliaire;

-          Débitmètre d'oxygène auxiliaire avec humidificateur;

-          Vaporisateur de la marque Siriusmed;

-          Vaporisateur de la marque UK Penlon;

-          Assemblée AGSS

D) Paramètres techniques :

Appareil :

-          Taille : 1410 x 950 x 650 (H x W x D) ;

-          Poids : 110kg ;

-          Couvercle supérieur: poids de 30 kg, Taille : 580 x 400mm

-          Mode de ventilation: VCV, PCV, SIMV-V, manuel, veille, (en option: SIMV-P, SPONT / PSV)

-          Volume de marée: 50-1500ml PEEP électronique, paramètres de la mécanique pulmonaire.

-          Forme d'onde: Paw-T, Flow-T, V-T, CO2-T

-          Boucle: P-V, V-F

-          Surveillance de la pression: contrôle: O2, N2O, Air ; cylindre: O2, N2O

-          Paramètre de surveillance: volume de marée, MV, fréquence, I: E, pression des voies respiratoires, Pmin, conformité, résistance.

-          Application: adulte et nourrisson

-          Vaporisateur: barre sélective pour deux positions

-          Alimentation en gaz: O2, N2O, Air

-          Débitmètre à 6 tubes: O2: 0 ~ 10LPM, N2O: 0 ~ 12LPM, Air: 0 ~ 15LPM

-          O2%: capteur O2

-          O2 auxiliaire: débitmètre auxiliaire d'O2 (O2: 0 ~ 15LPM) (facultatif)

-          ACGO: oui

-          Batterie: batterie NI-MH intégrée.> 90 minutes

-          Yoke: 2 (O2, N2O) (facultatif)

-          Bouteille de gaz: O2, N2O (facultatif)

-          Absorbeur de cycle: intergrade, conception de dérivation, système de chauffage.

Affichage :

-          Type: TFT couleur (écran tactile);

-          Taille: 8,4 pouces

-          Résolution: 640 x 480 pixels

-          Éclairage de la surface de travail: LED

Indication LED :

-          Indication d'alarme

-          Courant alternatif

-          Batterie

Instruction audio : Haut-parleur: l'alarme retentit

Contrôle: bouton, appuyez sur la touche

Interface: RS232, VGA, USB trois puissances de sortie auxiliaire

Mobilité : Roulette: 4 roulettes antistatiques, diamètre Ø125mm (2 freins à l'avant)

Boîte à outils : Tiroir: 200 x 392 x 398 (H x Wx D) x 2

Système respiratoire :

-          Soufflet d'air : 1500ml

-          Chambre d'absorption : 1500ml

-          Connexion : Ports d'aspiration / ACGO: OD standard 22mm, ID 15mm, connecteur conique,

Orifices d'expiration: OD standard 22 mm, ID 15 mm, connecteur conique. Orifice de respiration manuelle: diamètre Ø 22cm

-          Fuites du système <40 ml / min

-          Conformité du système: ≤4ml / cmH2O

-          Résistance: Inspiratoire <0,6 kPa; Expiratoire <0,6 kPa

E) Vaporisateur

Spécifications techniques :

-          Plage de débit: 0,2-15l / min

-          Type de connecteur: compatible selectatec, enfichable, cagemount

-          Type de travail: Pour-fil, Easy-fil, Quik-fil (sévoflurane)

Environnement de travail :

-          Température de fonctionnement: -10 ° C ~ + 40 ° C

-          Humidité relative: 5% ~ 95% (sans condensation)

-          Pression atmosphérique: 70kPa ~ 106kPa

-          Température de stockage: -20 ° C ~ + 55 ° C

-          Concentration: 0 ~ 5,0%: isoflurane, halothane; 0 ~ 8,0%: sévoflurane
