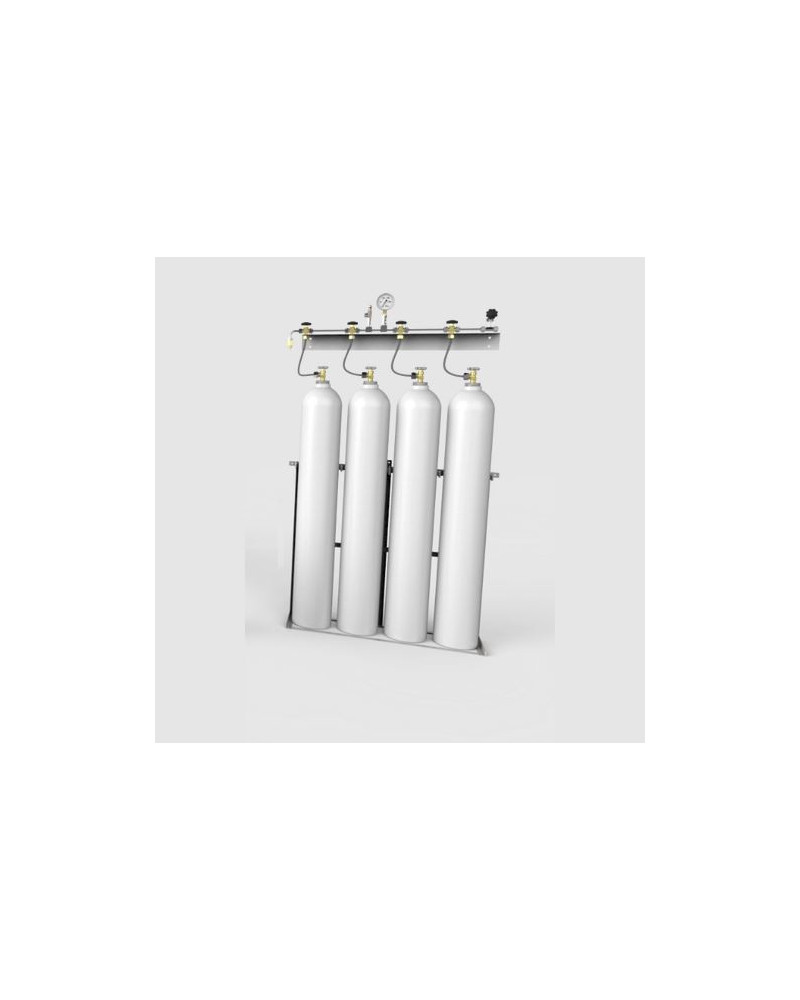

Rampe de remplissage de bouteille d'oxygène pour 4 cylindres

La rampe ou le poste de distribution de remplissage de bouteilles à haute pression est utilisé pour le remplissage des bouteilles de gaz à des pressions allant jusqu'à 450 bar.

Cette rampe est un exemple de rampe de remplissage faite sur mesure, ce qui inclut le système de contrôle, deux jauges de pression, deux jauges de température et deux soupapes de sûreté. Le remplissage du poste de distribution est multiple, composé de 20 tuyaux flexibles pour le remplissage des bouteilles d'oxygène des différents raccords. Dans ce cas, 10 raccords CGA540 et 10 raccords CGA870.

La pompe de remplissage est contrôlée par le panneau de commande, qui est équipé par une soupape de sécurité d'oxygène, d'un thermomètre, d’un manomètre et d’un pressostat.

Les alarmes sur les commutateurs de pression et de température bloquent le fonctionnement de la pompe à oxygène liquide. Elle peut être relancée dès que toutes les conditions de sécurité sont à nouveau réunies.

Caractéristiques

• Equipé de tous les dispositifs de sécurité nécessaires et approuvés, manomètres, tuyaux de remplissage
• Type de gaz: oxygène et gaz à haute pression non corrosifs
• Support de rangement de 4, 6, 8 ou 10 bouteilles
• Peut être utilisé pour remplissage et / ou la réduction du poste de distribution
• Second choix ou solution d’urgence idéale d'approvisionnement en gaz (changement automatique grâce au poste de distribution
